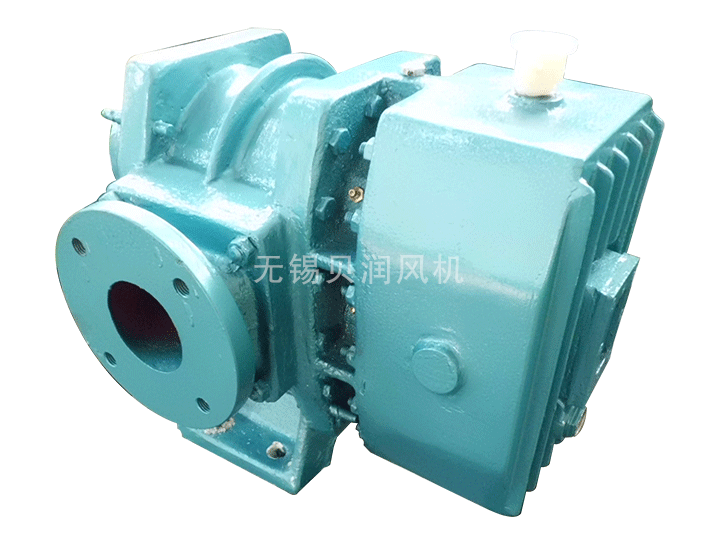

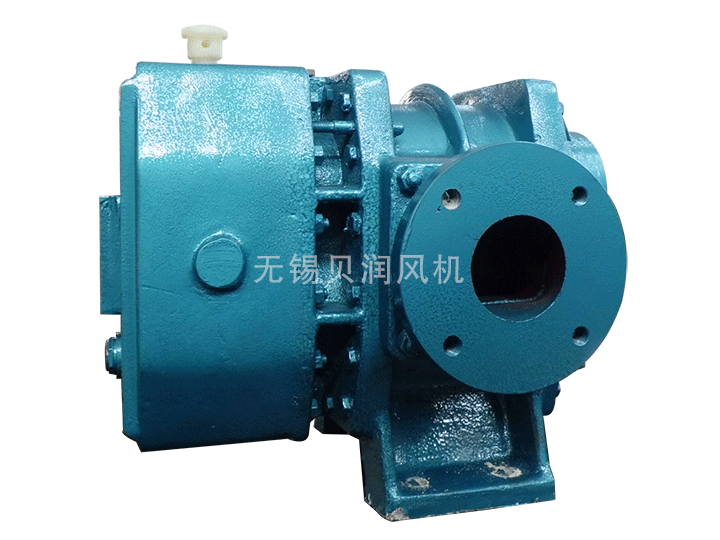

L系列羅茨風機
L系列羅茨鼓風機（一）
主要零件的材料選用
軸：#45或40Cr，35CrMo。
同步齒輪：#45或40Cr，35CrMo。
葉輪、機殼、墻板、聯軸器、軸承座、側蓋皆選用HT20-40灰鑄鐵。
成套供應范圍
空氣凈化器，排氣消聲器，共用底盤，回路閥，帶遠程發送器壓力表、安全閥、止回閥，根據用戶要求，本廠承接上列成套供應業務，歡迎用戶洽談。
本產品是使用范圍廣的常規品種，適用于壓送清潔空氣，清潔煤氣。
本產品的特點是運轉平穩、使用安全、低噪音，長期以來深受用戶歡迎。

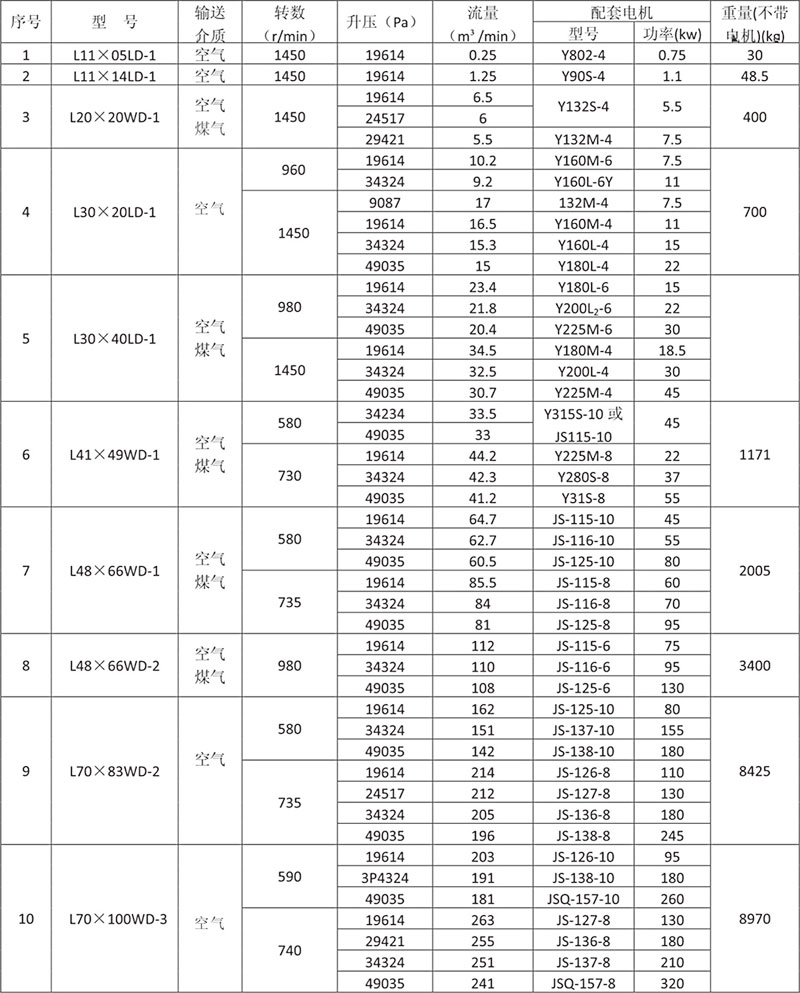

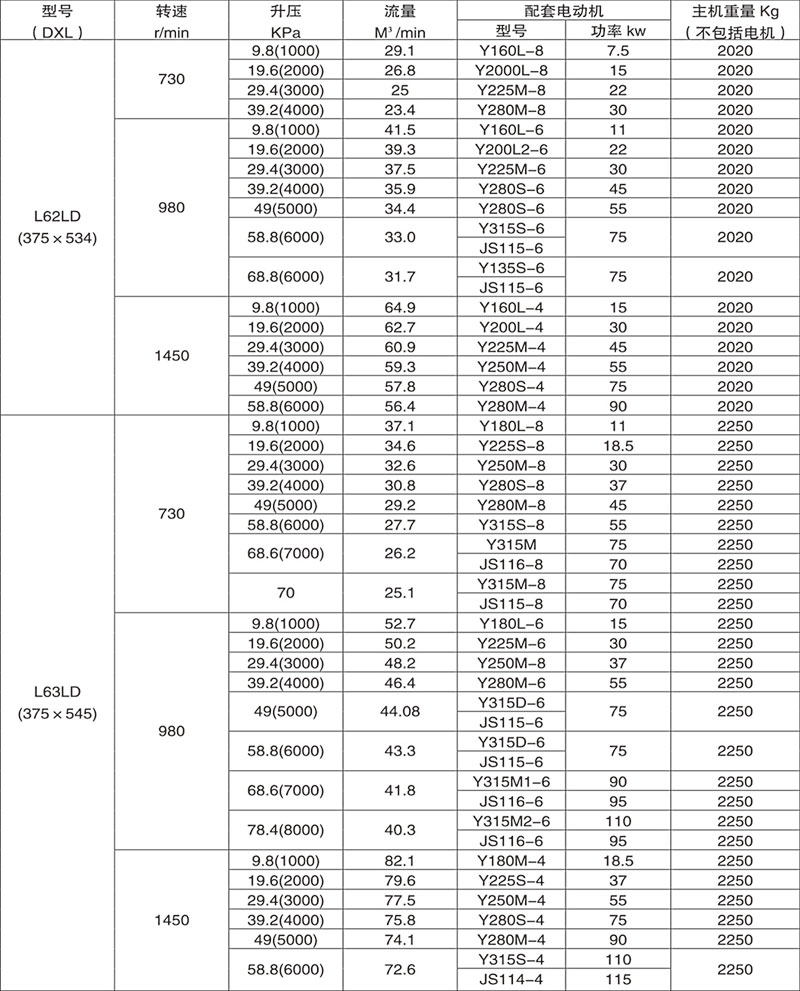

性能表（一）
主要零件的材料選用
軸：#45或40Cr，35CrMo。
同步齒輪：#45或40Cr，35CrMo。
葉輪、機殼、墻板、聯軸器、軸承座、側蓋皆選用HT20-40灰鑄鐵。
成套供應范圍
空氣凈化器，排氣消聲器，共用底盤，回路閥，帶遠程發送器壓力表、安全閥、止回閥，根據用戶要求，本廠承接上列成套供應業務，歡迎用戶洽談。
本產品是使用范圍廣的常規品種，適用于壓送清潔空氣，清潔煤氣。
本產品的特點是運轉平穩、使用安全、低噪音，長期以來深受用戶歡迎。

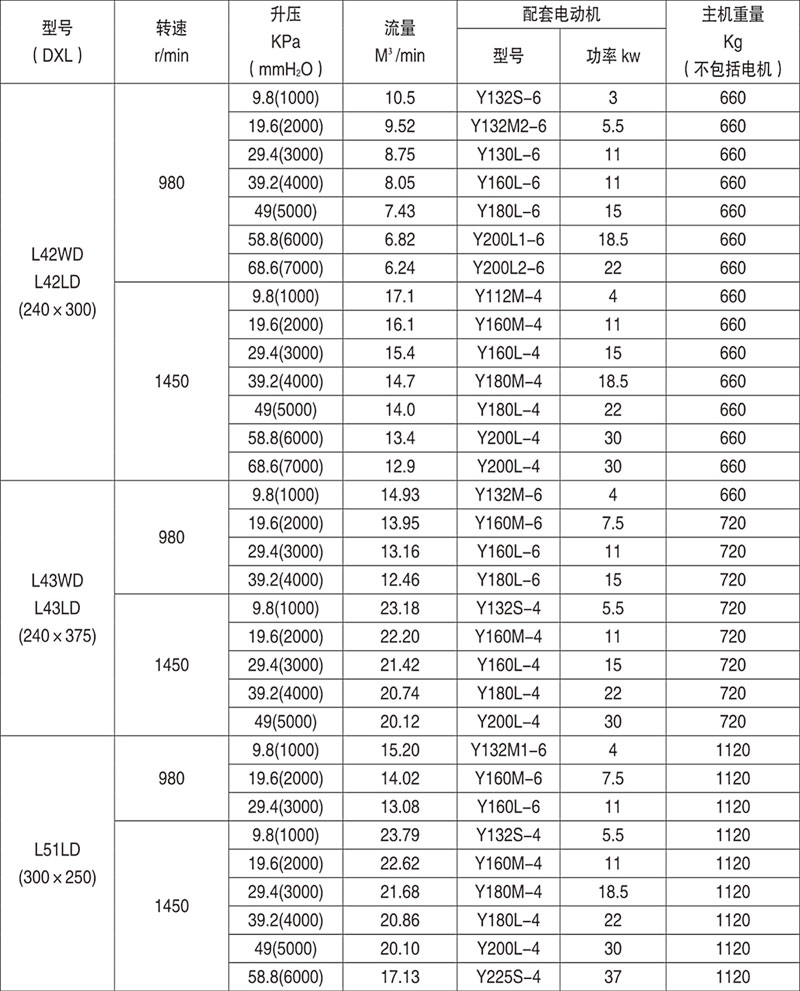

性能表（一）
L系列羅茨鼓風機（二）
用途
L系列羅茨鼓風機輸送介質以清潔空氣、清潔煤氣、二氧化硫及其他惰性氣體為主。也可按需生產輸送其他易燃、易爆、易蝕、有毒及特殊氣體。因而能應用于冶金、化工、化肥、石化、視頻、建材、石油、礦井、紡織、煤氣站、氣力輸送、污水處理等各工業部門。
L型羅茨鼓風機是系列羅茨鼓風機。產品零件通用性強、標準化程度高，結構合理、效率高、使用穩妥可靠。用戶選型、安裝維修及配備品備件方便。
L型羅茨鼓風機系列的性能覆蓋面廣。流量從0.25-1000m³min，升壓高可達98KPa。

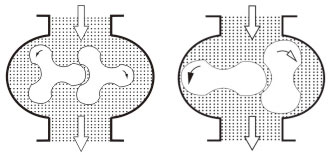

工作原理
兩轉子在機體內通過同步齒輪的作用，相對地呈方方向等速旋轉。鑒于葉輪與葉輪之間、葉輪與集體之間有適當?shù)墓ぷ鏖g隙、使吸氣腔和排氣腔相互隔絕，借助于葉輪的旋轉，行程無內壓縮的地將機體內的氣體由進氣腔推送至排氣腔后，排出氣體達到鼓風。
用途
L系列羅茨鼓風機輸送介質以清潔空氣、清潔煤氣、二氧化硫及其他惰性氣體為主。也可按需生產輸送其他易燃、易爆、易蝕、有毒及特殊氣體。因而能應用于冶金、化工、化肥、石化、視頻、建材、石油、礦井、紡織、煤氣站、氣力輸送、污水處理等各工業部門。
L型羅茨鼓風機是系列羅茨鼓風機。產品零件通用性強、標準化程度高，結構合理、效率高、使用穩妥可靠。用戶選型、安裝維修及配備品備件方便。
L型羅茨鼓風機系列的性能覆蓋面廣。流量從0.25-1000m³min，升壓高可達98KPa。
工作原理
兩轉子在機體內通過同步齒輪的作用，相對地呈方方向等速旋轉。鑒于葉輪與葉輪之間、葉輪與集體之間有適當?shù)墓ぷ鏖g隙、使吸氣腔和排氣腔相互隔絕，借助于葉輪的旋轉，行程無內壓縮的地將機體內的氣體由進氣腔推送至排氣腔后，排出氣體達到鼓風。
1、由于葉輪在機體內運轉無摩擦，不需要潤滑，使排除的氣體不含油。故而是化工、食品等工業合適的氣力輸送氣源。
2、羅茨鼓風機屬容積回轉式鼓風機，使用時，隨著壓力的變化，流量變動甚小，但流量隨轉速而變化。因此，壓力的選擇范圍寬，流量的選擇可通過選擇轉速而達到需要。
3、羅茨鼓風機的轉速較高、轉子與轉子、轉子與機體之間的間隙小，從而泄漏少，容積效率較體內高。保證間隙的合理、均勻，既達到較高的容積效率，又不至于使機體內因熱膨脹而產生的摩擦。
4、羅茨鼓風機的結構決定其機械摩擦損耗小。因為只有軸承和齒輪有機構，在選材上，轉子、機殼和齒輪圈有足夠的機械強度，運行安全，使用壽命長。
型式
羅茨鼓風機的一般型式為立式、臥式兩種。

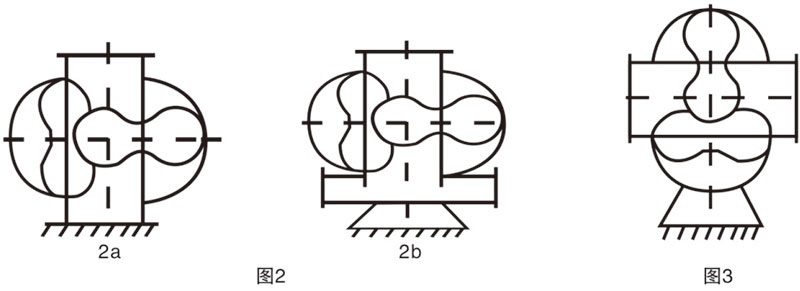

臥式——鼓風機的兩個轉子中心線在水平面內，氣體為垂直流向（如圖2a、2b所示）
立式——鼓風機的兩個轉子中心線在垂直面內，氣流為水平流向（如圖3所示）
為便于用戶安裝使用，L1-L4小型風機采用立、臥兩用式，L5和L6為立式，L7至L11大型風機為臥式，臥式結構的進排氣方向，如從強度考慮，以上進下排為好。本廠出廠的立、臥式鼓風機均已按確定的排氣方向調整好間隙，如用戶欲改進、排氣方向，可在進貨時提出要求，在強度條件允許下便可改。
結構
轉子：由軸、葉輪、軸承、同步齒輪、聯軸器、軸套等組成。
葉輪：選用漸開線型面、容積效率高。
軸承：近聯軸器端作為定位端選用3000型雙列向心球面滾子軸承。近齒輪端作為自由端選用32000型單列向心短圓柱滾子軸承以適應熱膨脹時轉子的軸向位移。
同步齒輪：由齒圈和輪轂組成，便于調整葉輪間隙。
機體：由機殼和左、右墻板組成。左右墻板及安裝在左右墻板的軸承座、密封部等，均可互相通用。
底座：中、小型風機均配有公共底座，大型風機僅配底座，便于安調調試。
潤滑：齒輪采用浸入式，軸承采用飛濺潤滑。潤滑效果好，安全可靠。
傳動方式：以聯軸器直聯為主。若性能規格需要，也可選用三角皮帶輸變速的方式。聯軸器選用彈性聯軸器，能緩和沖擊及補償少量的軸線偏差。

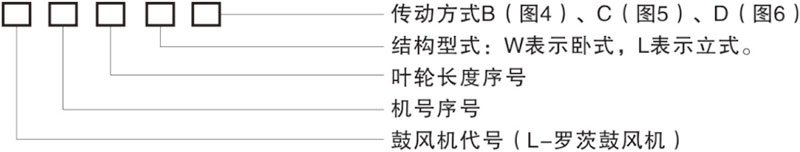

產品型號說明立式——鼓風機的兩個轉子中心線在垂直面內，氣流為水平流向（如圖3所示）
為便于用戶安裝使用，L1-L4小型風機采用立、臥兩用式，L5和L6為立式，L7至L11大型風機為臥式，臥式結構的進排氣方向，如從強度考慮，以上進下排為好。本廠出廠的立、臥式鼓風機均已按確定的排氣方向調整好間隙，如用戶欲改進、排氣方向，可在進貨時提出要求，在強度條件允許下便可改。
結構
轉子：由軸、葉輪、軸承、同步齒輪、聯軸器、軸套等組成。
葉輪：選用漸開線型面、容積效率高。
軸承：近聯軸器端作為定位端選用3000型雙列向心球面滾子軸承。近齒輪端作為自由端選用32000型單列向心短圓柱滾子軸承以適應熱膨脹時轉子的軸向位移。
同步齒輪：由齒圈和輪轂組成，便于調整葉輪間隙。
機體：由機殼和左、右墻板組成。左右墻板及安裝在左右墻板的軸承座、密封部等，均可互相通用。
底座：中、小型風機均配有公共底座，大型風機僅配底座，便于安調調試。
潤滑：齒輪采用浸入式，軸承采用飛濺潤滑。潤滑效果好，安全可靠。
傳動方式：以聯軸器直聯為主。若性能規格需要，也可選用三角皮帶輸變速的方式。聯軸器選用彈性聯軸器，能緩和沖擊及補償少量的軸線偏差。

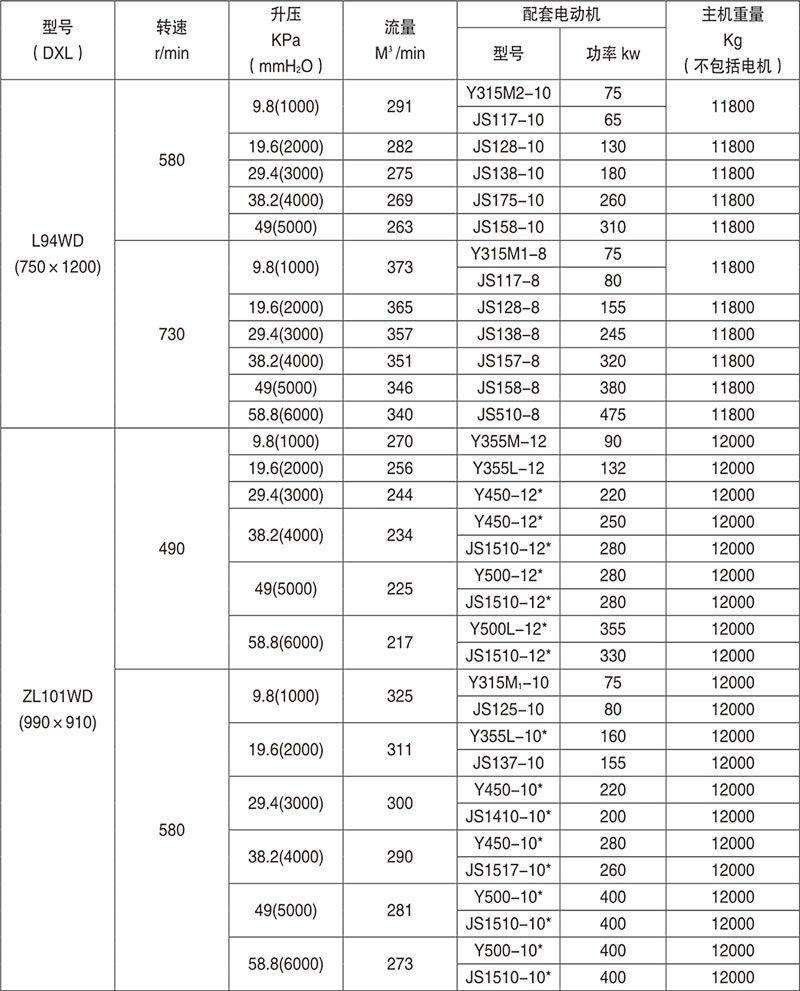

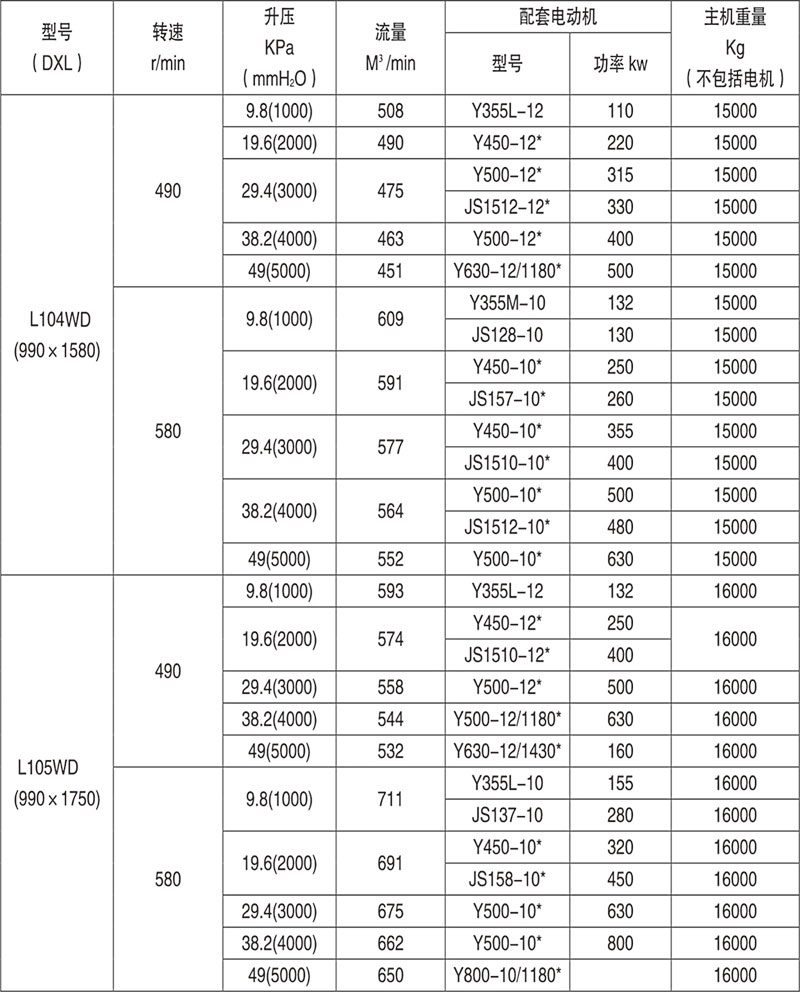

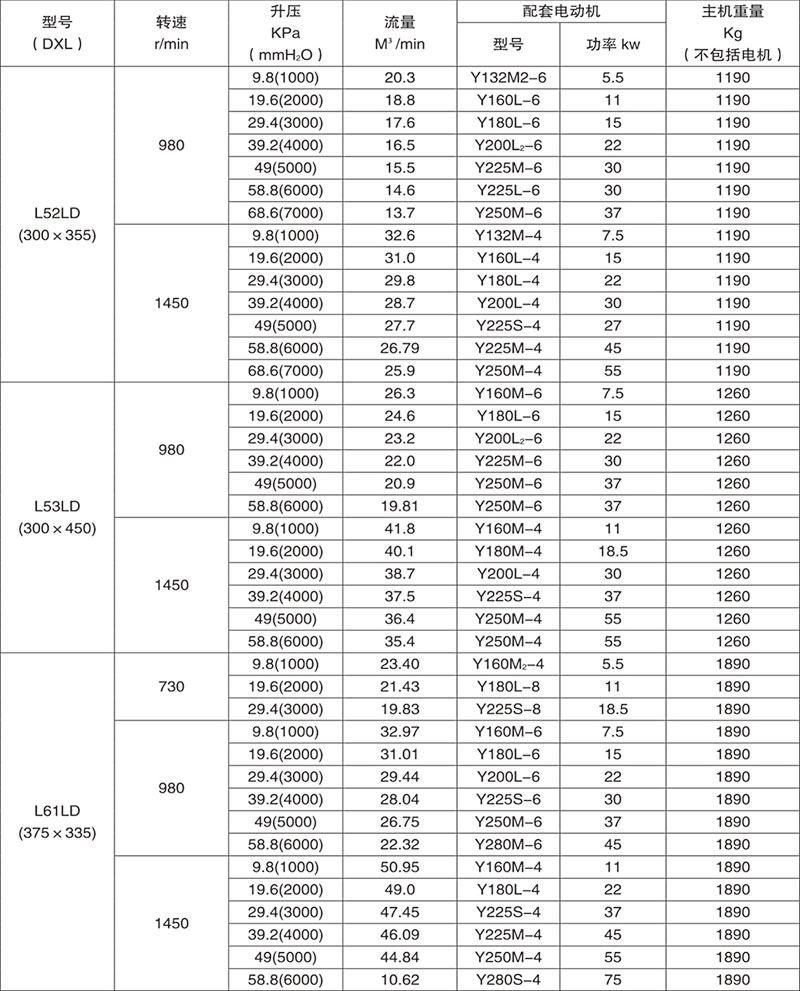

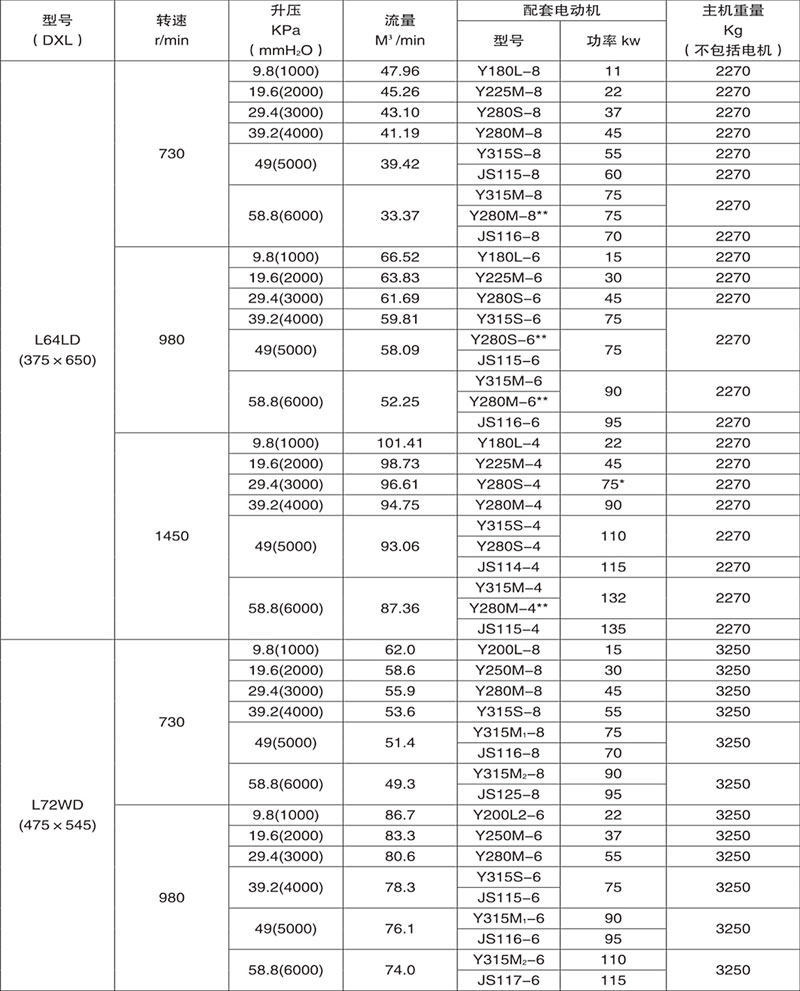

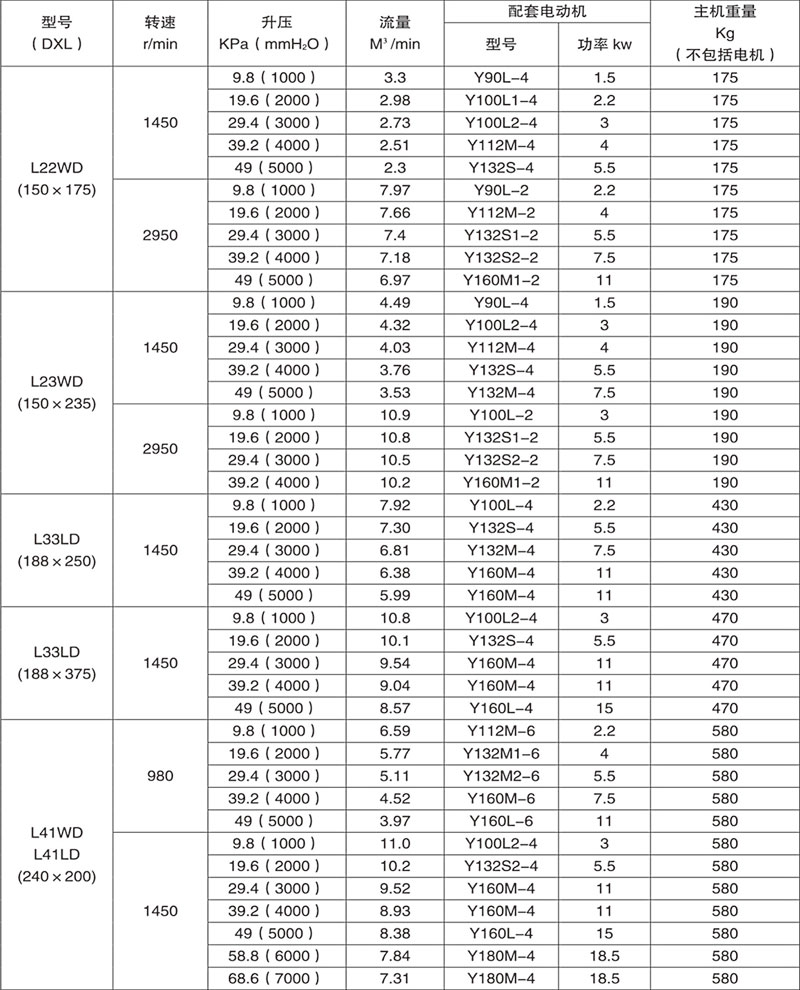

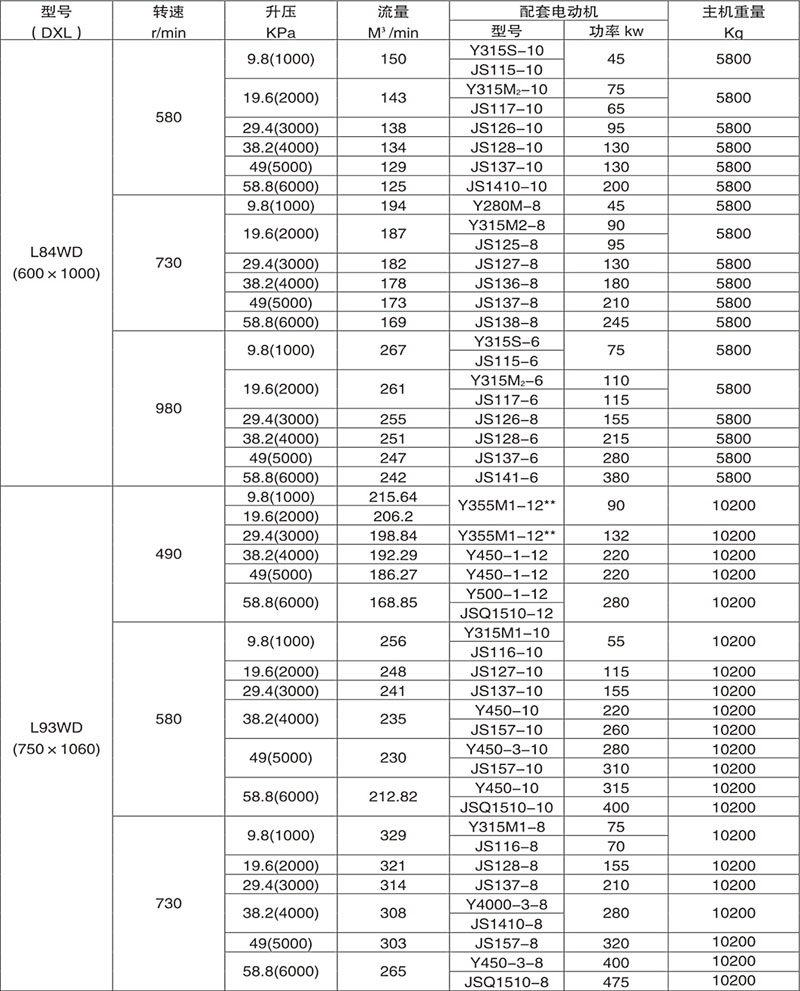

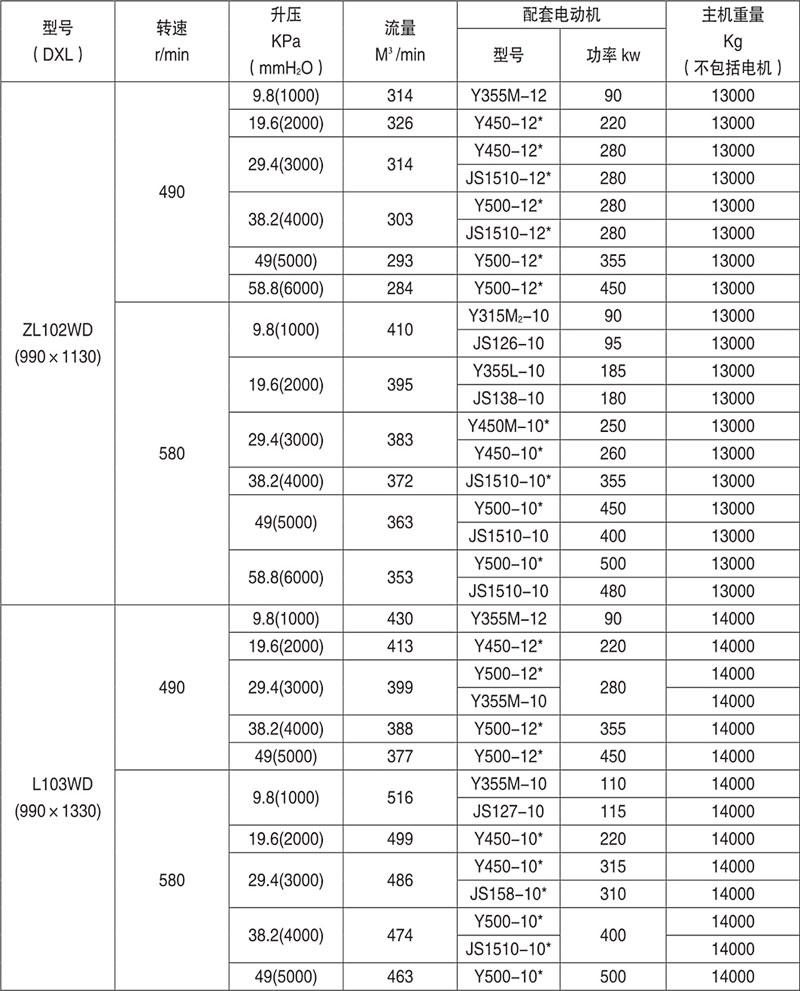

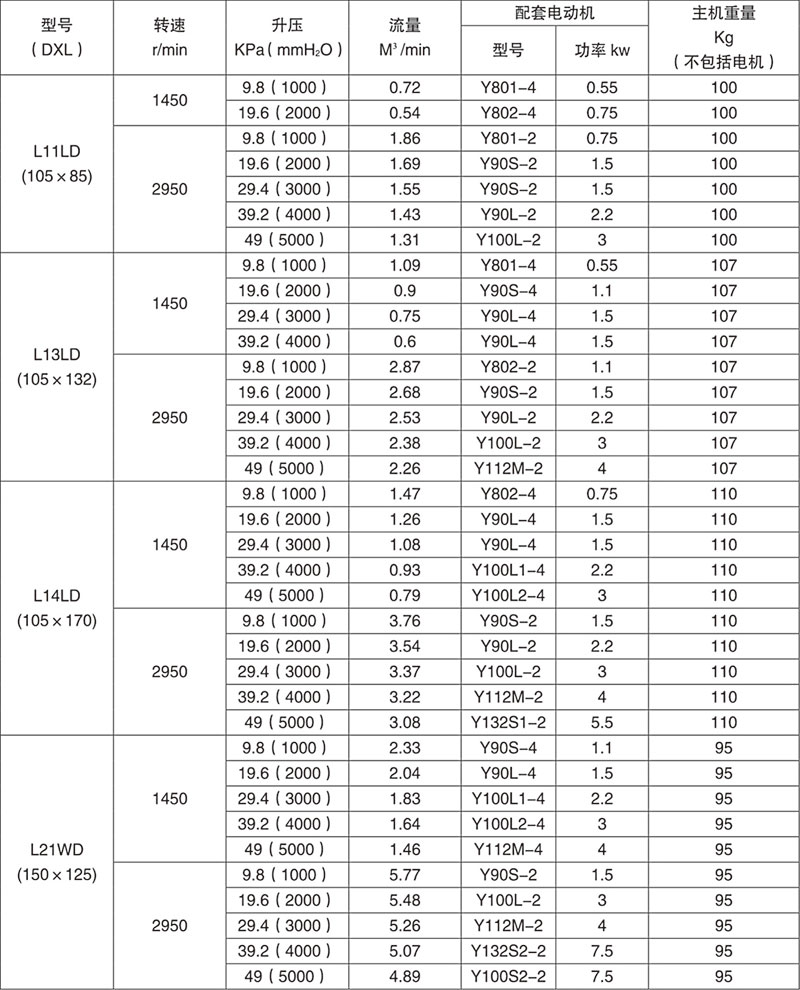

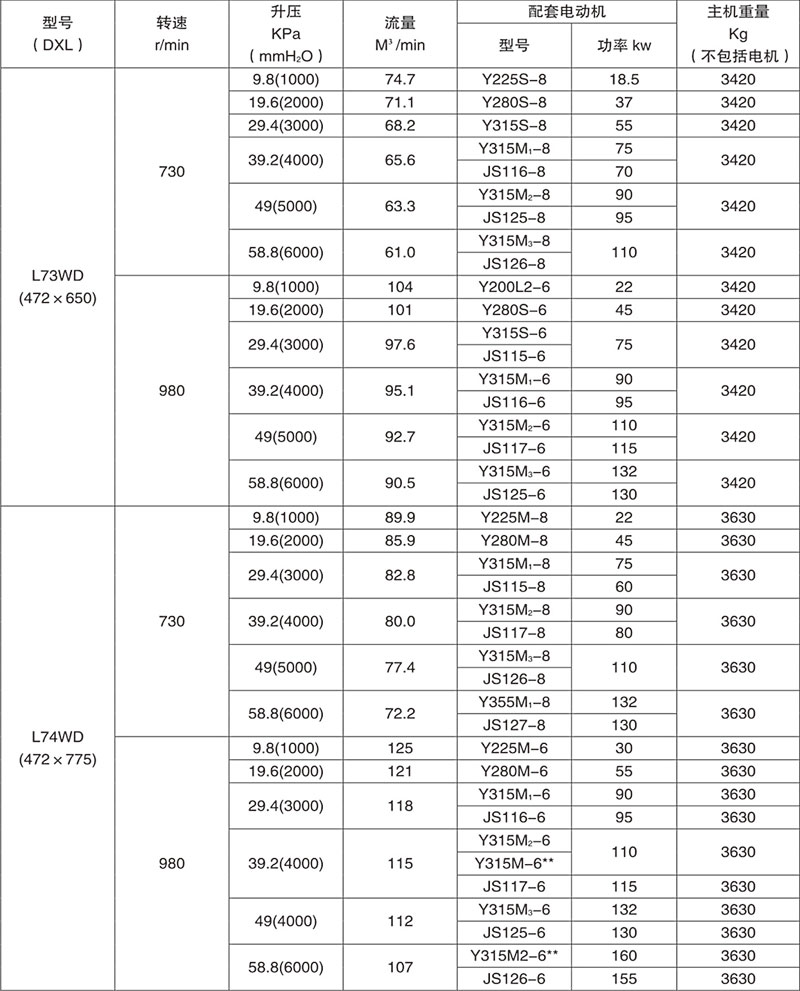

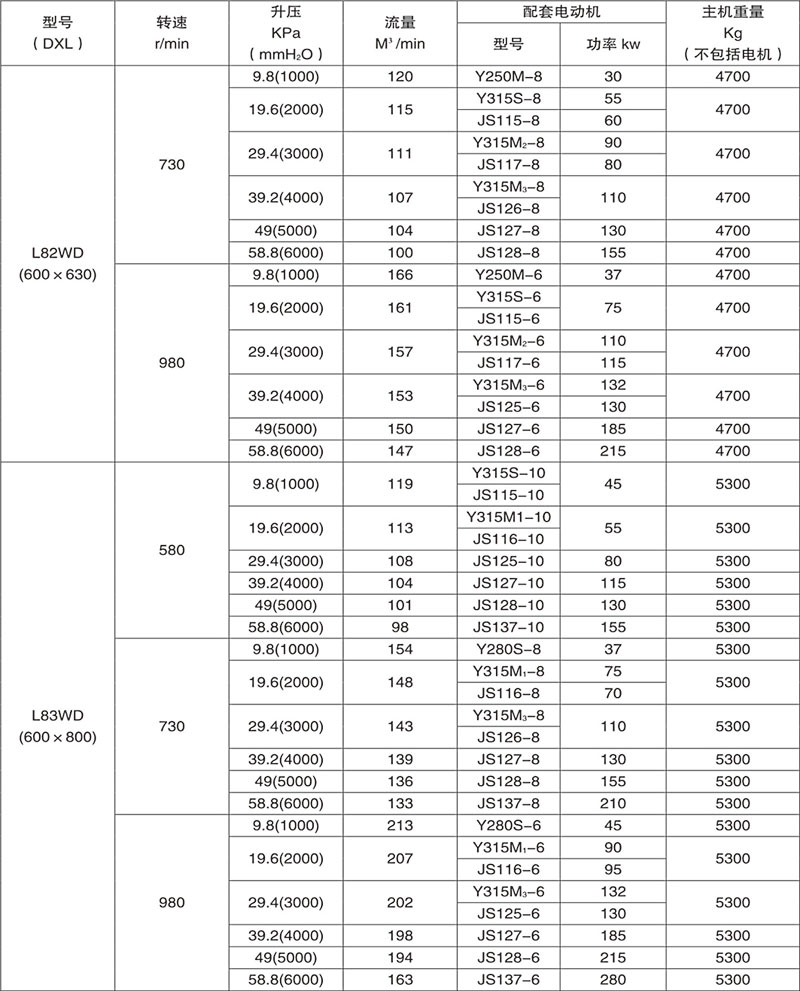

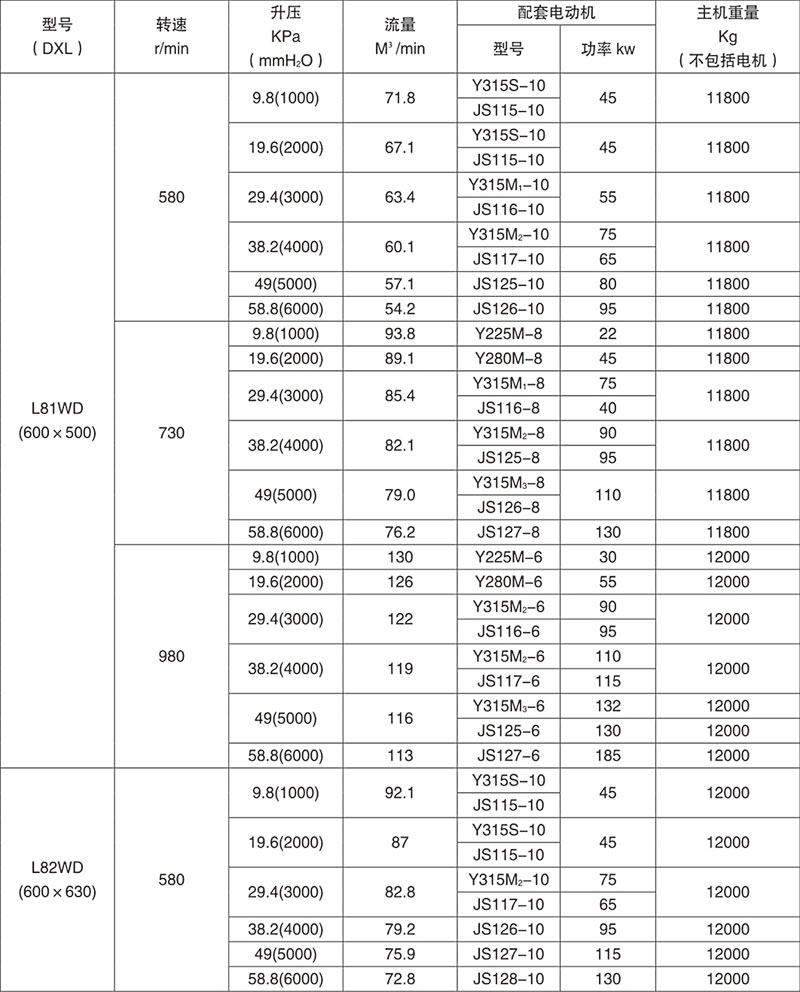

羅茨鼓風機性能參數表
三葉羅茨鼓風機
產品特點
1、強制送風即升壓變化時，流量變化較小，用戶可根據需要，在額定升壓范圍內調節出氣壓力。
2、氣缸內不需潤滑，故輸送介質不含油。
3、三葉風機氣流脈沖小，密封好，所以噪聲低，泄露少，效率高，運轉平穩。
主要用途
應用于污水處理、海水養殖、電力、石油、化工、冶金、水泥、紡織、食品等氣力輸送行業。
使用要求
1、輸送介質的進氣溫度不得低于40℃。
2、介質中微粒含量不得超過100mg/m3，雜質大尺寸不得超過葉輪小間隙的一半。
3、使用升壓不得超過鼓風機銘牌所標定升壓值。
型號說明及規格性能

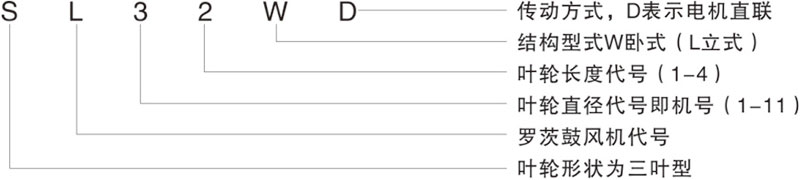

1、產品型號說明
產品特點
1、強制送風即升壓變化時，流量變化較小，用戶可根據需要，在額定升壓范圍內調節出氣壓力。
2、氣缸內不需潤滑，故輸送介質不含油。
3、三葉風機氣流脈沖小，密封好，所以噪聲低，泄露少，效率高，運轉平穩。
主要用途
應用于污水處理、海水養殖、電力、石油、化工、冶金、水泥、紡織、食品等氣力輸送行業。
使用要求
1、輸送介質的進氣溫度不得低于40℃。
2、介質中微粒含量不得超過100mg/m3，雜質大尺寸不得超過葉輪小間隙的一半。
3、使用升壓不得超過鼓風機銘牌所標定升壓值。
型號說明及規格性能
1、產品型號說明
輸送介質：空氣及其它中性氣體
進氣溫度：20℃
進氣流量：1.66-66.8m3/min
進氣壓力：101.3kPa
相對濕度：50％
風機升壓：9.8-98kPa
當輸送介質或使用條件與上述標準狀態有變化時，請訂貨時說明。
